PROYECTO

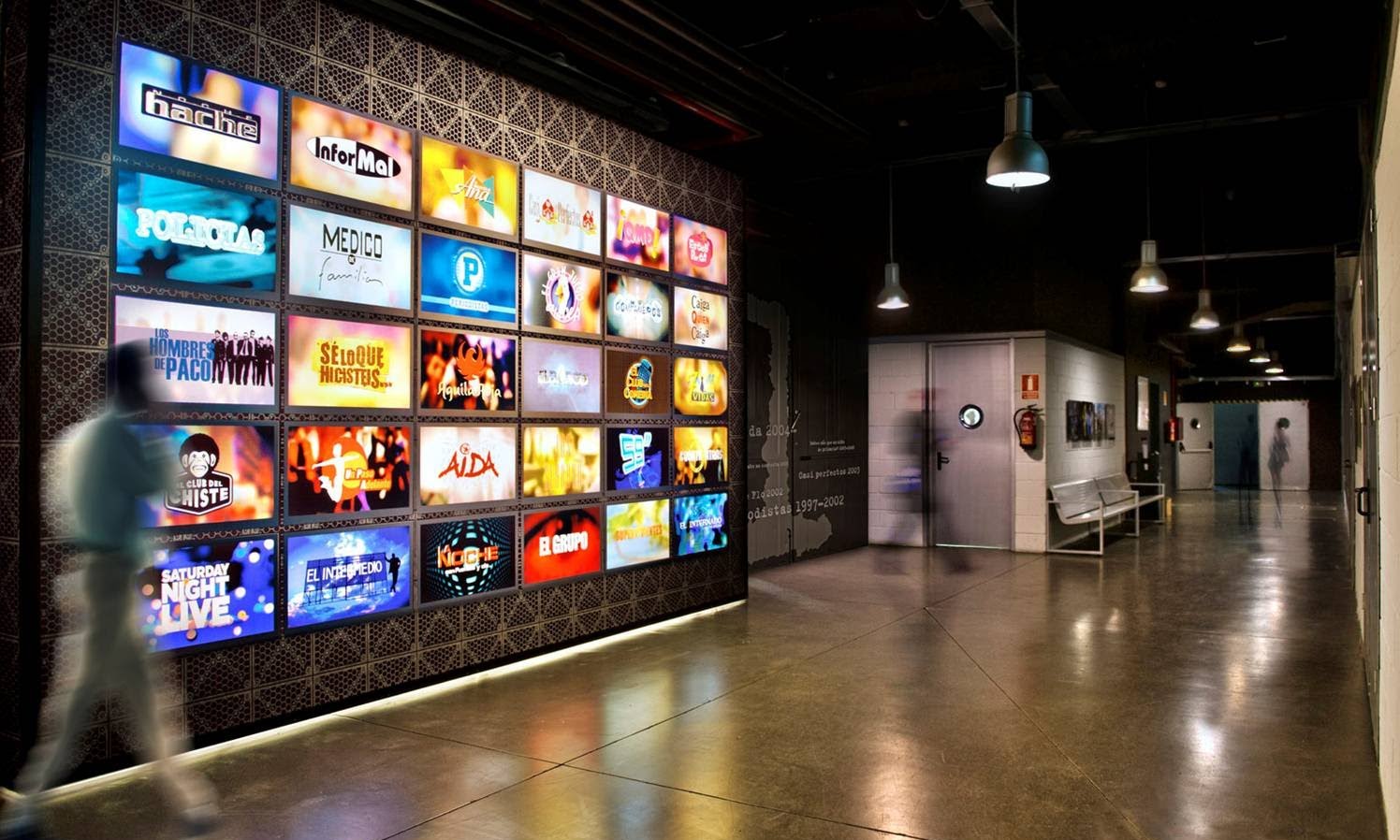

Edificios Globomedia

Mantenimiento
edificioglobomedia
Territorio: Madrid / Superficie: 15.000m²

Mantenimiento integral, conductivo y preventivo de las instalaciones de cuatro edificios con las siguientes características:

Instalaciones eléctricas:

  • Centro de Transformación con celdas de distribución a BT a un cuadro general de Distribución de Baja Tensión que reparte a los distintos sub cuadros de planta para cada edificio.

Climatización:

Edificio A:

  • Sistema de climatización mediante agua fría y caliente que se distribuye a los fancoils a cuatro tubos en cada planta y al climatizador de aire primario situado en cubierta que aporta aire tratado al falso techo de cada planta.
  • La producción de agua fría la realiza una enfriadora condensada por aire. La distribución de agua fría es mediante 2 bombas de primario y secundario 2 bombas.
  • La producción de agua caliente la realiza una caldera de gas natural. La distribución de agua caliente es mediante 2 bombas de primario.

Edificio B y B1:

  • Dos enfriadoras condensadas por agua producen el agua fría y dos calderas producen el agua caliente que se utiliza para los fancoils de oficinas de la planta 2da del edificio B y para los climatizadores de los platós. En las oficinas de la planta baja, primera, segunda y tercera se han instalado equipos Split para climatizar despachos o vestuarios. Existe un equipo VRV para zona de producción de planta 1era.
  • El edificio B1 está climatizado por un sistema VRV con splits y aportación de aire primario con recuperación de calor. Además el CPD está climatizado mediante un equipo 1×1 dedicado

 Edificio C:

El clima para el edificio se basa en tres tipos de instalación:

  • Producción utilizamos splits.
  • Platós unidades autónomas compactas.
  • Para oficinas producción centralizada mediante enfriadora condensada por agua de torre (Torre de enfriamiento agua del condensador situada en azotea del Edificio B) y caldera para calefacción, red hidráulica alimentación a 4 tubos.
